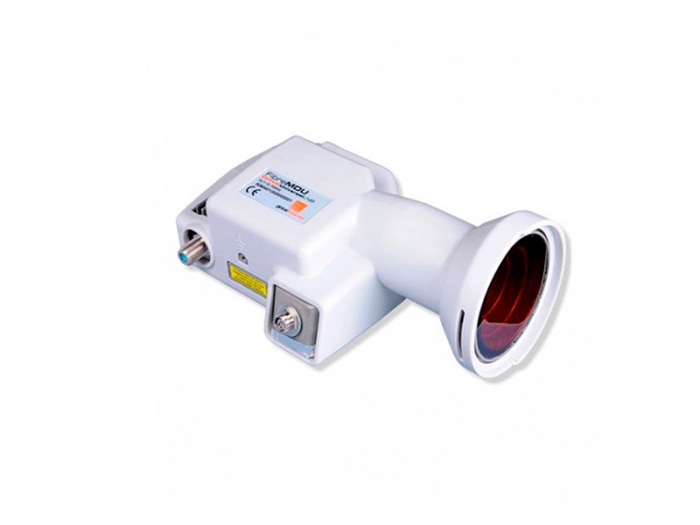

GI FibreMDU - LNB օպտիկական ելքով

Կաբելային հեռուստատեսություն

0 ֏

Это современное устройство использует запатентованную технологию, соединяя оба сигнала горизонтальной и вертикальной поляризации в один сигнал на частотах 0,95 – 5,45ГГц. Вновь образованный сигнал впоследствии модулируется оптически, для чего поступает на внутренний 1310 нм передатчик и далее на оптический выход.

Радиочастотные параметры

Диапазон входных частот	10,7-12,75 ГГц
Поляризация	линейная (V и H)
Полоса передачи вертикальных поляризаций	0,95-3 ГГц
Полоса передачи горизонтальных поляризаций	3,4-5,45 ГГц

Оптические параметры

Рабочая длина волны	1310 нм
Номинальная выходная мощность	7 дБм
Тип оптического разъема	FC/PC

Усиление

Коэффициент усиления (конвертированный)	62…72 дБ
Изменение усиления в диапазоне -30…+60 °С	±2 дБ
Неравномерность АЧХ (0,95 – 5,45 ГГц)	5 дБ
Неравномерность АЧХ (любой участок 26 МГц)	0,5 дБ

Гетеродины

Частота гетеродина вертикальных поляризаций	9,75 ГГц
Частота гетеродина горизонтальных поляризаций	7,3 ГГц
Фазовый шум (при смещении 1 кГц)	-55 дБц/Гц
Фазовый шум (при смещении 10 кГц)	-80 дБц/Гц
Фазовый шум (при смещении 100 кГц)	-100 дБц/Гц
Фазовый шум (при смещении 1 МГц)	-110 дБц/Гц
Стабильность частоты в диапазоне -30…+60 °С	±2 МГц

Прочие параметры

Развязка между поляризациями (тип)	30 дБ
Номинальное напряжение питания	12 В
Максимальное неразрушающее напряжение питания	25 В
Потребляемый ток	< 450 мА
Тип разъема питания	F (мама)
Диаметр места крепления	40 мм
Диапазон рабочих	-30…+60 °С
